Co wyjaśniają te diagramy?
W pojazdach elektrycznych zestaw akumulatorów, BMS, falownik, silnik, ładowarka pokładowa i ścieżka szybkiego ładowania DC działają jako połączony system. Schematy i rysunki techniczne pomagają wyjaśnić nie tylko nazwy komponentów, ale także przepływ energii i warstwy bezpieczeństwa.
Wizualizacje na tej stronie mogą służyć jako odniesienia przy interpretacji danych technicznych. Na przykład limit OBC w przypadku ładowania prądem przemiennym i architektury akumulatorów oraz zarządzanie temperaturą w przypadku ładowania prądem stałym mogą bezpośrednio wpływać na obliczenia zasięgu, prędkości i kosztów.
Przepływ energiiPokazuje główną ścieżkę od sieci do akumulatora i od akumulatora do silnika.
BezpieczeństwoPomaga wyjaśnić rolę BMS, bezpieczników, izolacji i klas ochrony.
ZgodnośćWizualnie porównuje różnice w złączu, napięciu i poziomie mocy.
Bateria
Połączenie równoległe

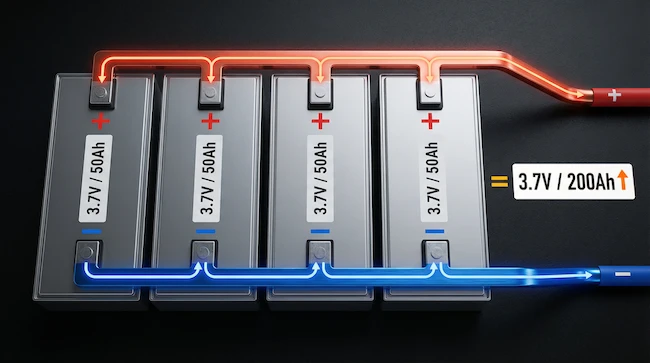

Rysunek techniczny pokazujący, w jaki sposób prąd jest dzielony, a napięcie pozostaje stałe w równoległych połączeniach ogniw.
Bateria

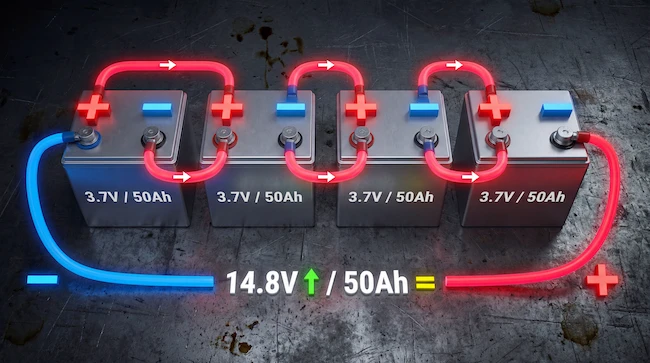

Połączenie szeregowe
Rysunek techniczny pokazujący, jak wzrasta całkowite napięcie, gdy ogniwa akumulatora są połączone szeregowo.
Systemy akumulatorowe
Przenoszenie baterii
Pokazuje roboczą strukturę akumulatora pojazdu, BMS i układów elektrycznych.
Systemy akumulatorowe

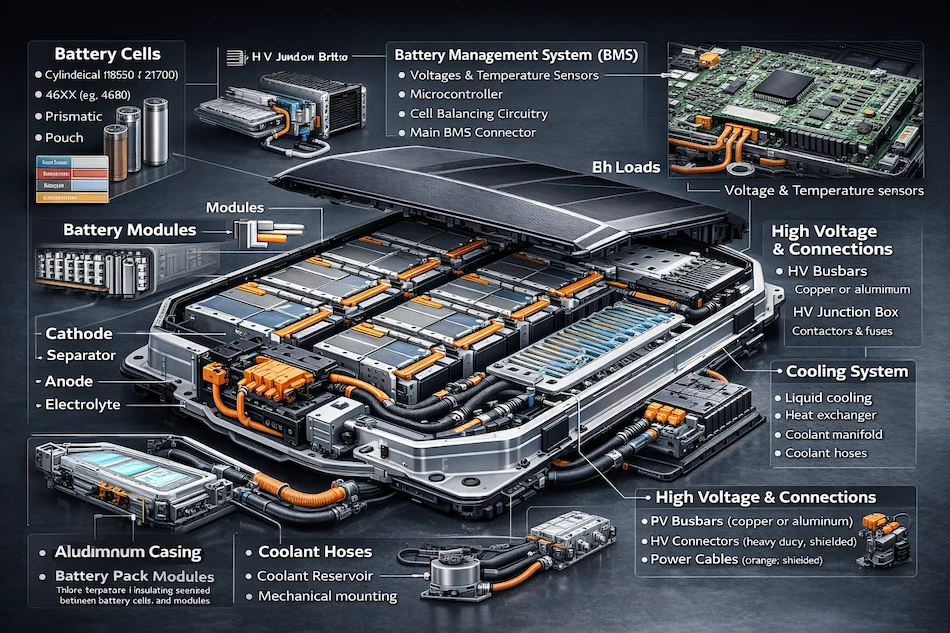

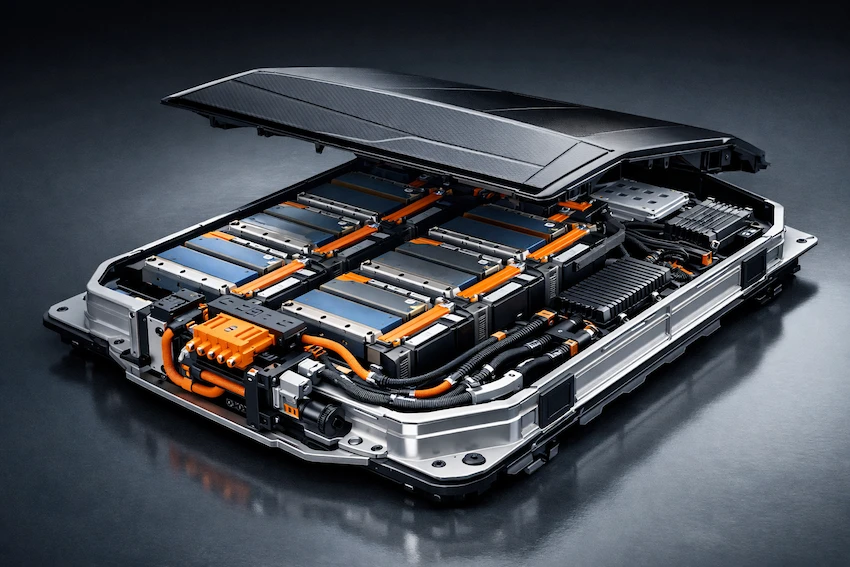

Struktura baterii
Pokazuje wewnętrzną strukturę akumulatora pojazdu i jego połączenia z BMS i innymi systemami elektrycznymi.
Systemy akumulatorowe
Struktura baterii
Pokazuje wewnętrzną strukturę akumulatora pojazdu i jego połączenia z BMS i innymi systemami elektrycznymi.
Ładowanie
Schemat stacji ładowania DC

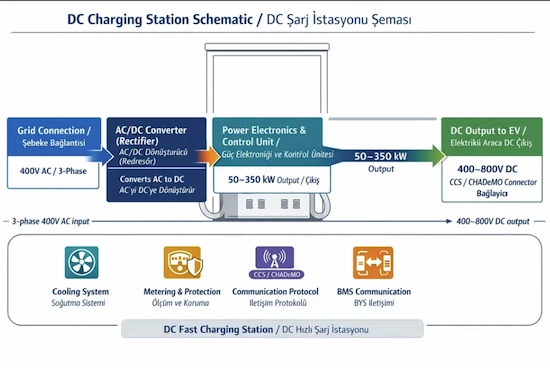

Schemat podłączenia i elektroniki mocy stacji ładowania DC dużej mocy.
Ładowanie
Schemat stacji ładowania AC

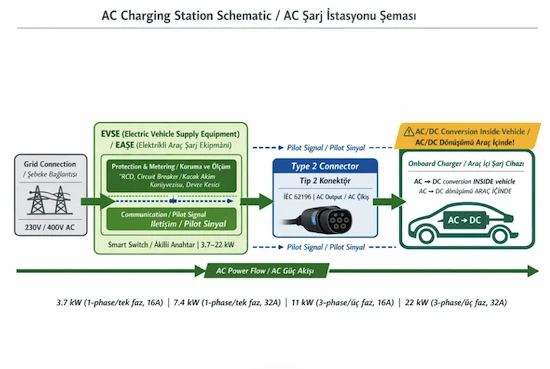

Rysunek techniczny przedstawiający połączenie stacji ładowania AC z siecią i obwodem ładowania pojazdu za pomocą ładowarki pokładowej.
Bateria
Architektura baterii

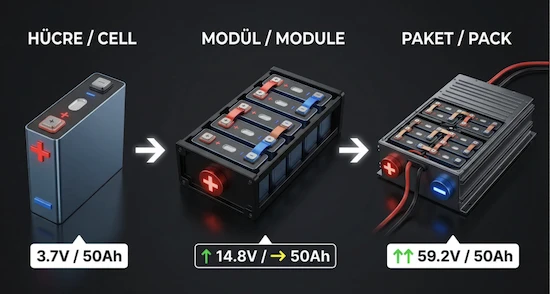

Komórka · Moduł · Pakiet
Chłodzenie
Układ chłodzenia cieczą

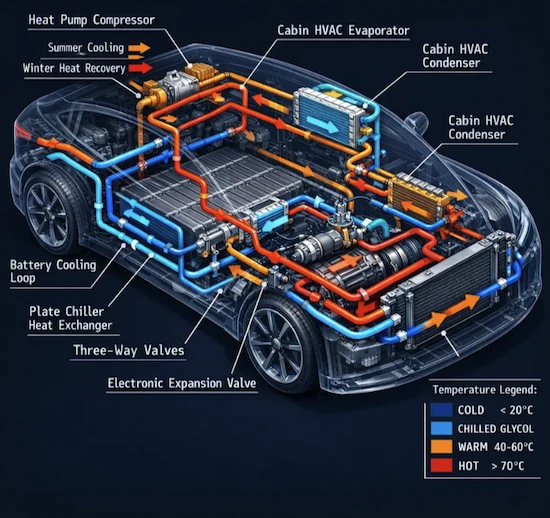

Schemat techniczny przedstawiający obwód chłodzenia cieczą i kierunki przepływu pakietu akumulatorów.
Chemia
Wewnętrzna struktura baterii
Anoda · Katoda · Elektrolit · Separator
Chemia

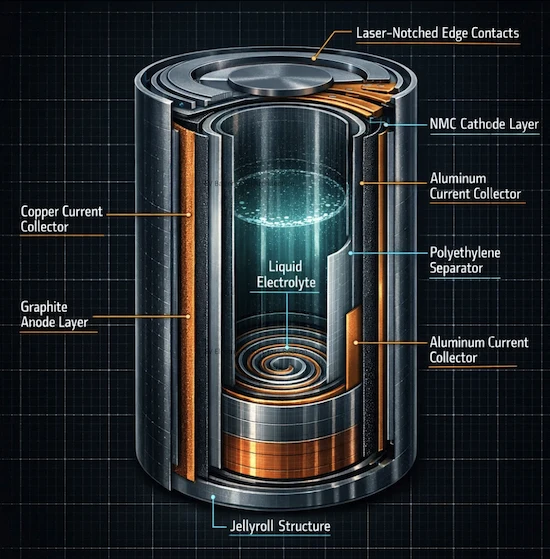

Chemia ogniw akumulatorowych

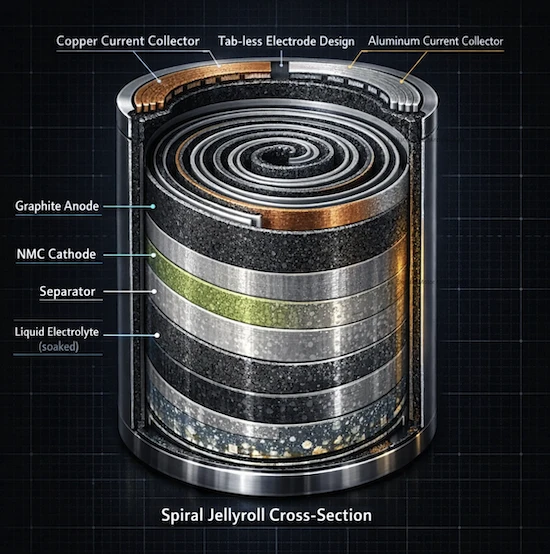

Przekrój poprzeczny przedstawiający ruch jonów wewnątrz ogniwa podczas ładowania i rozładowywania.
Bateria
Seria & Połączenie równoległe

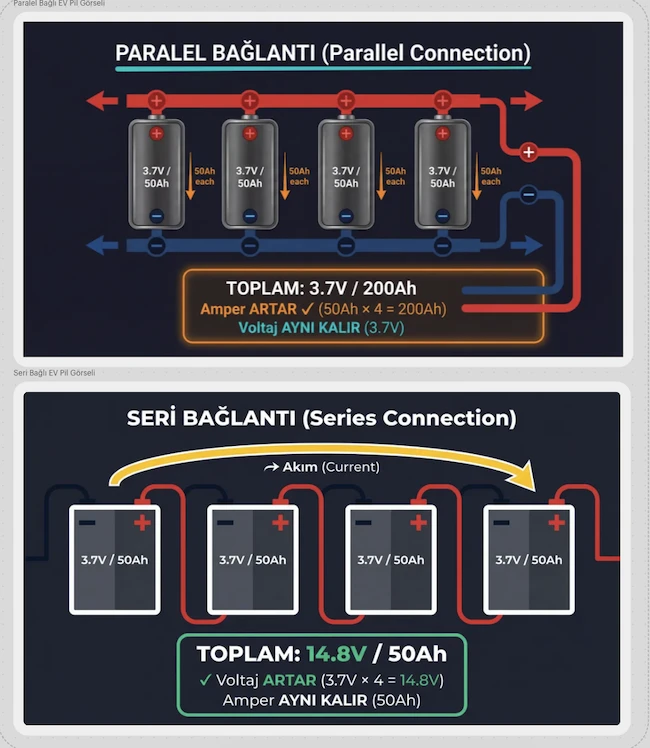

Rysunek techniczny pokazujący, jak zmienia się napięcie i pojemność w konfiguracjach ogniw szeregowych i równoległych.
Bateria

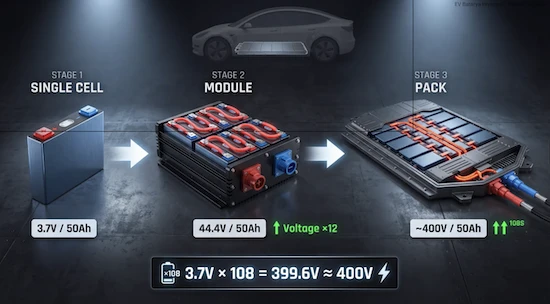

System akumulatorowy 400 V

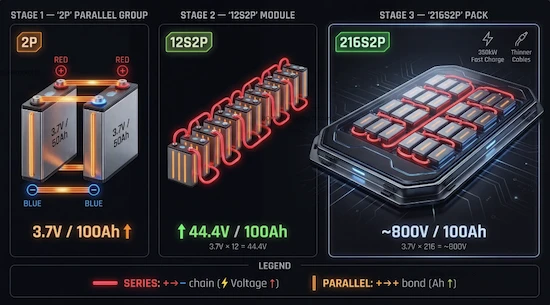

Rysunek techniczny przedstawiający liczbę ogniw i układ połączeń wymaganych do zbudowania pakietu akumulatorów 400 V.
Bateria
System akumulatorowy 800 V
Rysunek techniczny przedstawiający liczbę ogniw i układ połączeń wymaganych do zbudowania pakietu akumulatorów 800 V.
Silnik

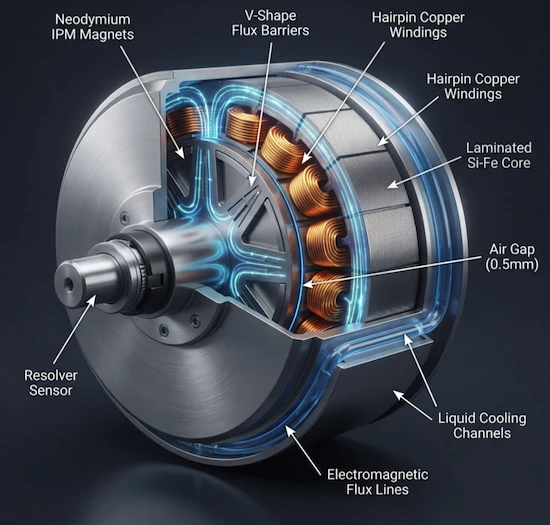

Struktura silnika elektrycznego
Rysunek techniczny przedstawiający wewnętrzne elementy i zasadę działania silnika elektrycznego EV.
Silnik

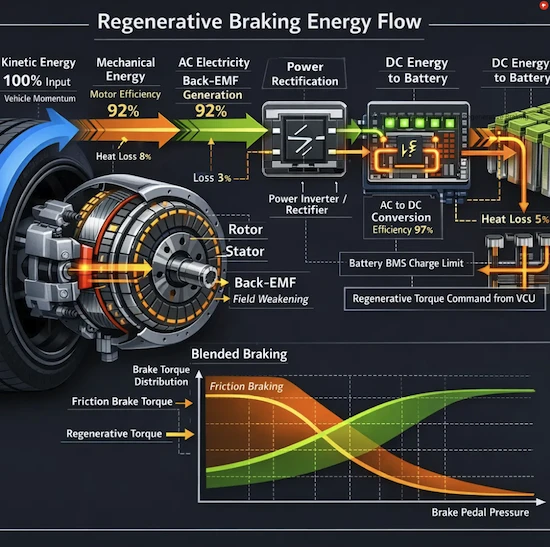

Hamowanie regeneracyjne
Przekształcanie energii kinetycznej w energię elektryczną podczas hamowania i jej odzyskiwanie z powrotem do akumulatora.
Bateria

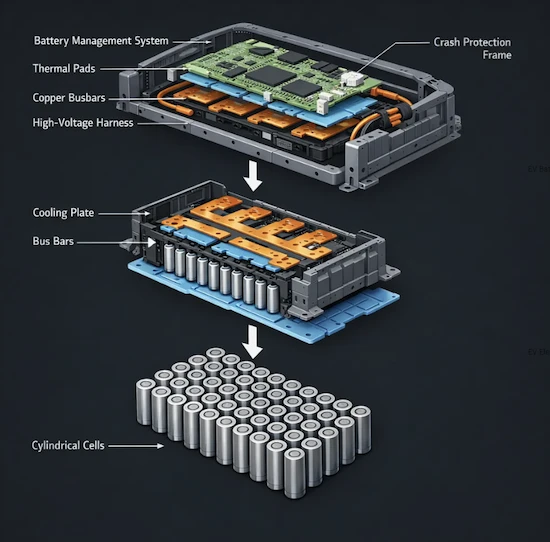

System zarządzania baterią
Schemat obwodu przedstawiający funkcje BMS, w tym monitorowanie napięcia ogniwa, kontrolę temperatury i równoważenie ładunku.
Bateria

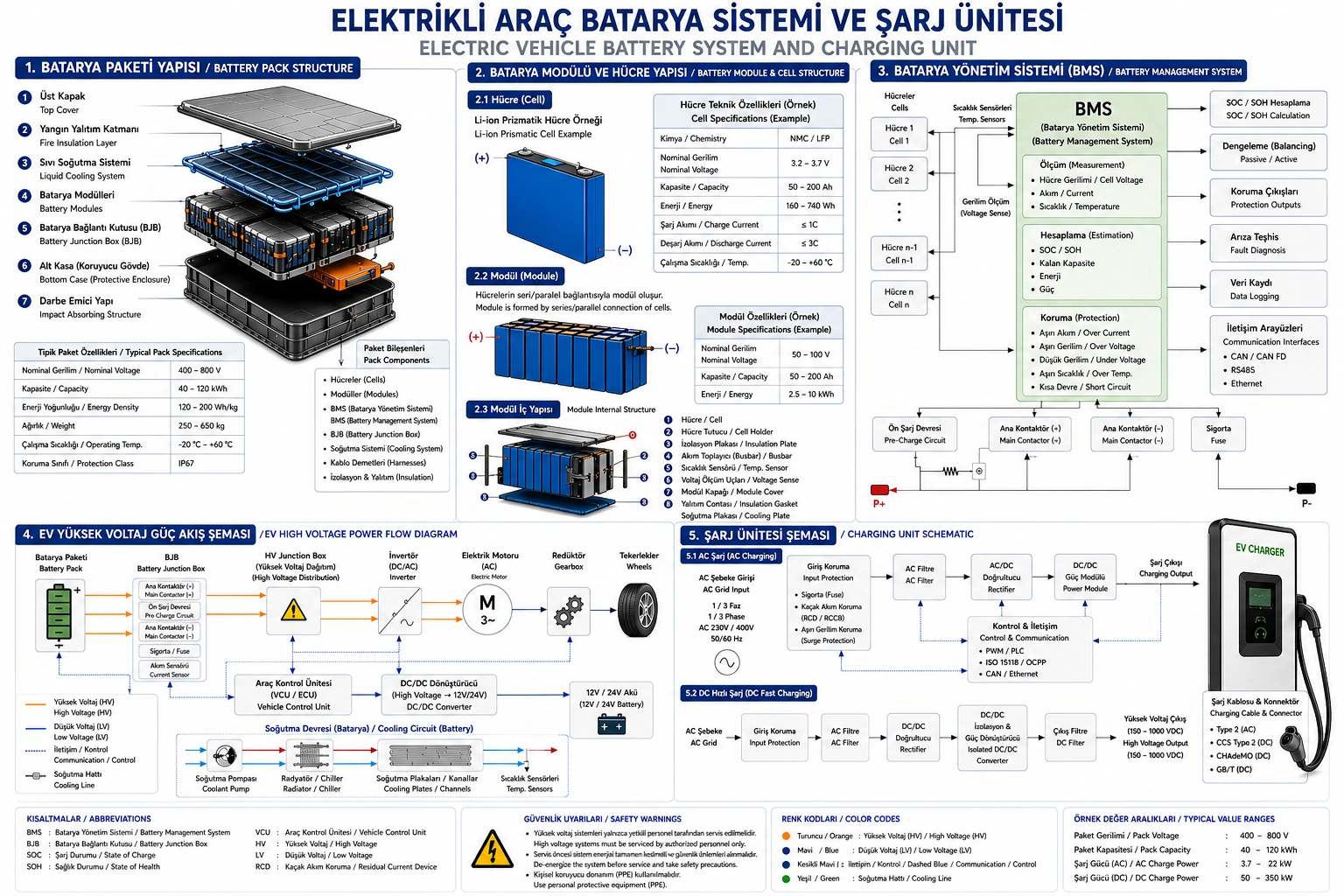

Układ akumulatora pojazdu elektrycznego i moduł ładowania
Schemat przepływu energii i bezpieczeństwa systemu akumulatorów składającego się z ogniw, modułów, BMS i jednostek ładujących.
